سه قطعه CF8 / CF8M شناور شیر توپی با قفل برای نفت DN15 ~ DN100

Three Piece CF8 / CF8M Floating Ball Valve With Lock For Oil DN15 ~ DN100

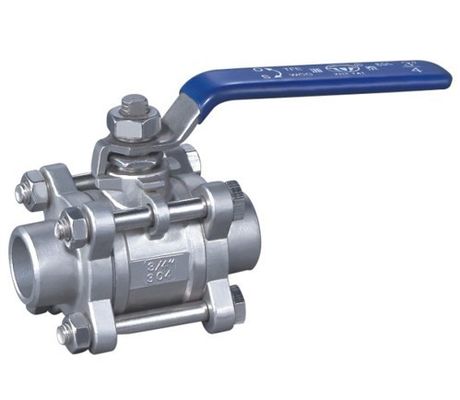

تصویر بزرگ : سه قطعه CF8 / CF8M شناور شیر توپی با قفل برای نفت DN15 ~ DN100

جزئیات محصول:

Place of Origin:	Shanghai , China
نام تجاری:	OEM
گواهی:	ISO 9001
Model Number:	Q11 / Q11F

پرداخت:

Minimum Order Quantity:	1pcs
قیمت:	negotiable
Packaging Details:	Usually packing by plywood case suit for sea delivery
Delivery Time:	usually within 35 days after received your payment
Payment Terms:	T/T advance or L/C at sight
Supply Ability:	90,000pcs per month

مخاطب

توضیحات محصول جزئیات

Product Name:	ball valve	Application:	Water, oil, gas etc.,
Size:	DN15 ~DN100	Pressure:	150lbs~2500lbs/JIS 10K~20K /PN16~PN160
Standard:	DIN / BS / ANS I/ JIS / API / ASME	Temperature:	-10~120 C
Body:	stainless steel / SUS304 / SUS316	Ball:	Stainless steel/ SS304/SS316/SS201
برجسته کردن:	دریچه های توپ بین لب , توپ فولاد ضد زنگ شیر شناور

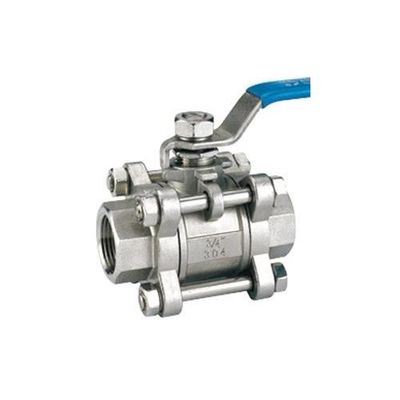

CF8 / CF8M 3 -PC نوع شناور شیر توپی NPT / BSP موضوعی، 1000 WOG، با قفل

معرفی مختصر:

شیر توپی طراحی و تولید شده با توجه به خوبی به 6D API. توپ شناور که کالیبر کوچک و توپ ثابت زمانی که کالیبر بزرگ. این ساختار حفاظت از آتش و دستگاه ضد. به طور گسترده ای برای صنایع نفت، شیمی، تصفیه آب استفاده می شود.

بخش اصلی و مواد

نام قسمت	ماده
بدن	WCB، ZG1Cr18Ni9Ti، CF8
توپ	1Cr18Ni9Ti 304،316
ساقه	1Cr18Ni9Ti 304،316
حلقه مهر و موم	Polytetrafluoroethlene (PTFE)
بسته بندی	Polytetrafluoroethlene (PTFE)

DN	G	B	L	H
6	1/4 "	8	65	57	98
10	3/8 "	10	65	57	98
15	1/2 "	15	75	68	125
20	3/4 "	20	85	70	125
25	1 "	25	95	80	145
32	1-1 / 4 "	32	110	84	145
40	1-1 / 2 "	38	125	93	205
50	2 "	50	150	100	205
65	2-1 / 2 "	64	175	142	250
80	3 "	76	216	155	265
100	4 "	100	260	172	300

مشخصات فنی

فشار اسمی (Mpa)	PN	2.5،4.0،6.4
فشار تست قدرت (مگاپاسکال)	PT	3.8،6.0،9.6
آزمون مهر و موم فشار پایین (مگاپاسکال)		0.6
آزمون مهر و موم فشار بالا (مگاپاسکال)		3.0،4.8،7.6
اجرا متوسط	آب، نفت، گاز، اسید نیتریک، اسید استیک
درجه حرارت قابل اجرا	-40 ~ 180 ℃

ویژگی:

- ساختار ضد انفجار از ساقه سوپاپ

هنگامی که متوسط عبور از طریق دریچه، فشار در بدن شیر احتمالا ممکن است

فشار های بنیادی، و یا زمانی که شیر در تعمیر است، اگر فشار در وسط وجود دارد

حفره، ساقه و یا متوسط به نظر می رسد به راحتی پرواز کردن بر جداسازی قطعات سوپاپ،

که می تواند جراحت به انسان می شود،

برای جلوگیری از احتمالات، یک باشگاه ساختگی است بسته بندی و یاتاقان محوری سوخته هستند

و یا بسته بندی آسیب دیده است به علل دیگر، فشار متوسط در بدن شیر

را به باشگاه ساختگی از ساقه سوپاپ در تماس نزدیک با چهره مهر و موم بالایی را

بدن شیر.

بنابراین برای جلوگیری از نشت متوسط از موقعیت بسته بندی آسیب.

- ساختار مهر و موم و قابل اطمینان

صندلی از PTFE ساخته شده است. از آنجا که سطح تماس بین صندلی و توپ خواهد

می شود بالا با افزایش فشار در حفره وسط،

شیر توپی مقاومت پایین است که کوچکترین مقاومت تمام دریچه، در مورد

از کاهش مته سوراخ، مقاومت هنوز هم کم است.

- سوئیچ سریع

circumrotates شیر توپی در 90 درجه، آن کار به سرعت باز و بسته کردن.

مشخصات:

مشخصات فنی

- قطر اسمی: 1/2 "-25"

- دما قابل اجرا: -29 ℃ ~ 425 ℃ (فولاد) -40 ℃ ~ 550 ℃ (فولاد ضد زنگ)

- فشار اسمی: 150lbs، 300lbs، 600Lb، 900lbs، 1500lbs PN16 / 25/40/64/100/160، JIS 5K / 10K / 20K

- متوسط: آب، گاز، نفت، و متوسط لطیفه های دیگر است.

برنامه های کاربردی استاندارد

- استاندارد ساخت: API 608 / DIN / BS / JIS

- چهره به چهره ابعاد: ANSI B 16.10، API 6D / DIN / BS / JIS

- بعد فلنج: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS

- تست: API 598 API 6D / DIN / BS / JIS

شرح:

معرفی مختصر:

شیر توپی طراحی شده است و با توجه به خوبی به API 608. شناور توپ تولید که کالیبر کوچک،

و توپ ثابت زمانی که کالیبر بزرگ.

این ساختار حفاظت از آتش و دستگاه ضد. به طور گسترده ای برای نفت، شیمی، آب مورد استفاده

لوازم درمان است.

امکانات:

- ساختار ضد انفجار از ساقه سوپاپ

هنگامی که متوسط عبور از طریق دریچه، فشار در بدن شیر ممکن است فشار های بنیادی، و یا

هنگامی که دریچه در تعمیر است، اگر فشار در حفره وسط وجود دارد، ساقه و یا متوسط به نظر می رسد به راحتی

پرواز کردن بر جداسازی قطعات سوپاپ، که می تواند جراحت به انسان می شود، برای جلوگیری از

فرصت، یک باشگاه ساختگی است بسته بندی و یاتاقان محوری می سوخته و یا بسته بندی با توجه به دیگر آسیب دیده

علل، فشار متوسط در بدن شیر را به باشگاه ساختگی از ساقه سوپاپ در تماس نزدیک را

با چهره مهر و موم بالایی بدن شیر. بنابراین برای جلوگیری از نشت متوسط از بسته بندی آسیب

موقعیت.

- ساختار مهر و موم و قابل اطمینان

صندلی از PTFE ساخته شده است. از آنجا که سطح تماس بین صندلی و اراده توپ بالا تر می شود

با افزایش فشار در حفره وسط، شیر توپی مقاومت پایین است که کوچکترین مقاومت تمام

دریچه، در مورد کاهش مته سوراخ، مقاومت کمی هنوز هم هست.

سوئیچ -Prompt

circumrotates شیر توپی در 90 درجه، آن کار به سرعت باز و بسته کردن.

فشار آزمون

مورد آزمون		تست شل		تست مهر		تست مهر برگشت		تست مهر و موم هوا
متوسط		اب						هوا
واحد		مگاپاسکال	پوند / IN2	مگاپاسکال	پوند / IN2	مگاپاسکال	پوند / IN2	مگاپاسکال	پوند / IN2
فشار (کلاس)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

اصلی اتصال ابعاد

نوع	حجم (میلی متر)		ابعاد (میلی متر)
نوع	اینچ	DN	L	D	D1	D2	ب	Z-Φd	H	W
Q41F / H / Y-150Lb Q341 F / H / Y-150Lb Q641 F / H / Y-150Lb	1/2 "	15	108	89	60.5	35	12	4-Φ15	68	115
	3/4 "	20	117	98	70	43	12	4-Φ15	75	130
	1 "	25	127	108	79.5	51	12	4-Φ15	85	150
	11/04 "	32	140	117	89	64	13	4-Φ15	96	190
	11/02 "	40	165	127	98.5	73.2	15	4-Φ15	107	230
	2 "	50	178	152	120.7	92	16	4-Φ19	118	240
	21/2 "	65	190	177.8	139.7	104.7	18	4-Φ19	145	280
	3 "	80	203	190.5	152.4	127	19	4-Φ19	160	310
	4 "	100	229	229	190.5	157	24	8-Φ19	185	330
	5 "	125	356	254	216	185.7	26	8-Φ22	230	600
	6 "	150	394	279	241.3	216	26	8-Φ22	260	800
	8 "	200	457	343	298.5	270	29	8-Φ22	310	1000
	10 "	250	533	406	362	324	31	12-Φ25	350	1200

نوع	حجم (میلی متر)		ابعاد (میلی متر)
	اینچ	DN	L	D	D1	D2	ب	Z-Φd	H	W
Q41F / H / Y-300Lb Q341F / H / Y-300Lb Q641F / H / Y-300LbY	1/2 "	15	140	95	66.5	35	15	4-Φ15	72	115
	3/4 "	20	152	117	82.5	43	16	4-Φ19	75	130
	1 "	25	165	124	89	51	18	4-Φ19	85	150
	11/04 "	32	178	133	98.5	64	19.5	4-Φ19	95	180
	11/02 "	40	190	156	114.3	73.2	21	4-Φ22	110	230
	2 "	50	216	165	127	92	23	8-Φ19	120	240
	21/2 "	65	241	190.5	149.4	104.7	26	8-Φ22	150	280
	3 "	80	283	210	168.5	127	29	8-Φ22	165	310
	4 "	100	305	254	200.2	157	32	8-Φ22	190	330
	5 "	125	381	279	235	185.7	35	8-Φ22	240	600
	6 "	150	403	318	270	216	37	12-Φ22	270	800
	8 "	200	502	381	330	270	42	12-Φ25	315	1000
	10 "	250	568	445	387.5	324	48	16-Φ29	380	1200

نوع	حجم (میلی متر)		ابعاد (میلی متر)
	اینچ	DN	L	D	D1	D2	ب	Z-Φd	H	W
Q41F / H / Y-600Lb Q341F / H / Y-600Lb Q641F / H / Y-600Lb	1/2 "	15	165	95	66.5	35	15	4-Φ15	88	115
	3/4 "	20	190	118	82.5	43	16	4-Φ19	98	130
	1 "	25	216	124	89	51	18	4-Φ19	105	150
	11/02 "	40	241	156	114.3	73.2	23	4-Φ22	135	180
	2 "	50	292	165	127	92	26	8-Φ19	155	240
	3 "	80	356	210	168.2	127	32	8-Φ22	175	280
	4 "	100	432	273	216	157	38	8-Φ25	210	330
	6 "	150	559	356	292	216	48	12-Φ29	340	800
	8 "	200	660	419	349	270	56	12-Φ32	400	1000
	10 "	250	787	508	432	324	64	16-Φ35	440	1200
