ANSI A216 WCB RF / RTJ فلنج سوپاپ DN600، زیر چاپ گلوب شیر

ANSI A216 WCB RF / RTJ Flanged Globe Valves DN600 , Bellow Seal Globe Valve

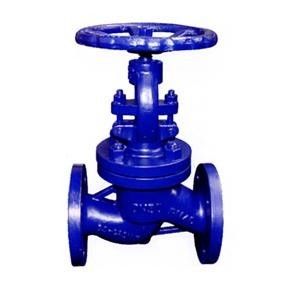

تصویر بزرگ : ANSI A216 WCB RF / RTJ فلنج سوپاپ DN600، زیر چاپ گلوب شیر

جزئیات محصول:

Place of Origin:	Shanghai , China
نام تجاری:	OEM
گواهی:	ISO 9001/ API 6D
Model Number:	J41H / J41Y

پرداخت:

Minimum Order Quantity:	1pcs
قیمت:	negotiable
Packaging Details:	Usually packing by plywood case suit for sea delivery
Delivery Time:	1usually within 35 days after received your payment
Payment Terms:	T/T advance or L/C at sight
Supply Ability:	90,000pcs per month

مخاطب

توضیحات محصول جزئیات

Product Name:	globe valve	Application:	Oil, gas, water, steam etc.,
Size:	DN15 ~DN600	Pressure:	PN16~160/ 150lbs~2500lbs/JIS 10K/20K
Standard:	API 6D/ ANSI 16.5 B/ JIS 20K/JIS 10K	Temperature:	-29~425 C
Body:	Cast steel/WCB/WC6/stainless steel	Stem:	Stainless steel/ 2Cr13
برجسته کردن:	بازیگران جهان فولاد سوپاپ , دریچه جهان آب

فلنج گلوب شیر، DIN EN 13709 / GS-C25 / Gp240gh / 1.0619، WCB / آهن

امکانات:

- مهر و موم برگشت

طراحی مهر و موم برگشت به اطمینان حاصل شود بسته بندی و آب بندی قابل اعتماد زمانی که شیر به طور کامل باز می شود. (تعویض بسته بندی تحت فشار توصیه نمی شود)

- مقاومت در برابر اصطکاک

دیسک شیر شدت و سختی به اندازه کافی داده شده است. سطح آب بندی دیسک ممکن است ساخته شده است تا جوش داده شده با منبت کاری آلیاژ های ماهواره ای و یا مواد دیگر در پاسخ به درخواست کاربران.

- طراحی دقیق:

طراحی بدنه و کلاهک با توجه به محاسبه دقیق. بدنه و کلاهک قدرت بالا،

سفت و سخت و جریان توانایی.

از برنامه های کاربردی ممکن است:

(صنعت) (ایستگاه برق)

(دودکش کارخانه puerification گاز) (گاز)

(امکانات خلاء) (آمونیاک)

(آب گرم) (cllling و انجماد systme)

(فن آوری و حرارت) (سیستم بخار)

مشخصات:

سازند سازه	BB-BG-OS & Y
نحوه رانندگی	در کنار هم
نحوه رانندگی	برق تحریک
استاندارد طراحی	DIN3356
رو در رو	DIN3202
فلنج به پایان می رسد	DIN2543-2545
تست و بازرسی	DIN3230

یادداشت: اندازه سریال، دریچه اتصال فلنج می تواند طراحی با توجه به مشتریان reguirment.

مشخصات محصولات عملکرد

فشار اسمی	تست شل (مگاپاسکال)	آب بندی تست (مگاپاسکال)	دما مناسب (OC)	متوسط مناسب
(مگاپاسکال)
1.6	2.4	1.76	-110 ~ 600 درجه سانتیگراد	نفت و گاز آب
2.5	3.75	2.75
4	6	4.4
6.4	9.6	7.04

قطعات	مواد
بدن	ASTM A216 GR.WCB
حلقه صندلی	ASTM A105 + استلایت در مواجهه
دیسک	ASTM A105 + 13Cr در مواجهه
دیسک رانش صفحه	ASTM A276 نوع 420
دیسک مهره	ASTM A276 نوع 410
ساقه	ASTM A182 GR.F6
کلاه سر گذاشتن پیچ مهره	ASTM A194 GR.2H
پیچ و مهره کلاه سر گذاشتن	ASTM A193 GR.B7
واشر	نرم آهن + گرافیت
حد مرگ استر برنجی یا فلزی	ASTM A276 نوع 410
ساقه بسته بندی	بافته گرافیت و گرافیت مرگ تشکیل حلقه
کلاه سر گذاشتن	ASTM A216 GR.WCB
پیچ سر سوراخ پین	فولاد کربن
غده	ASTM A276 نوع 410
غده فلنج	ASTM A216 GR.WCB
غده چشم پیچ و مهره	ASTM A307 GR.B
پیچ سر سوراخ مهره	ASTM A194 GR.2H
یوغ بوش	ASTM A439 GR.D-2
پیچ	فولاد کربن
چرخ دست	آهن انعطاف پذیر
دست چرخ مهره	ASTM A194 GR.2H
واشر	فولاد کربن
یوغ	ASTM A216 GR.WCB
یوغ پان پیچ مهره	ASTM A194 GR.2H
یوغ پان پیچ	ASTM A193 GR.B7
یاتاقان	فولاد
فانوس حلقه در صورت درخواست	ASTM A276 نوع 410

اصلی ابعاد

فشار	PN 1.6 مگاپاسکال
(مگاپاسکال)	PN 1.6 مگاپاسکال
اندازه	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	305	354	402	437	496	541	699	815	914	1189	1350
W	120	140	160	160	180	200	200	250	250	300	350	400	450	500	550	600
وزن (کیلوگرم)	5.2	7.1	7.4	8.5	13	20	25	35	50	75	100	210	446	648	805	1050


فشار	PN 2.5 مگاپاسکال
(مگاپاسکال)	PN 2.5 مگاپاسکال
اندازه	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
وزن (کیلوگرم)	6	7.5	8	9	14	22	27	38	55	82	105	220	450	660	810	1100


فشار	PN 4.0 مگاپاسکال
(مگاپاسکال)	PN 4.0 مگاپاسکال
اندازه	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
وزن (کیلوگرم)	6	7.5	8	9	15	24	30	41	60	85	110	225	460	670	830	1120

معرفی مختصر:

دریچه جهان طراحی شده است اشاره به استاندارد داخلی و بین المللی پیشرفته. بدن اتخاذ

پیکربندی کره، و آن را نیز دارای ویژگی های ظاهر خوب، عملکرد خوب و با کیفیت برتر.

درخواست از CLASS150 به CLASS1500 و -29 ℃ ~ 425 ℃ (فولاد)، -40 ℃ ~ 550 ℃ (فولاد ضد زنگ).

با استفاده از مواد مختلف، دریچه ممکن است با متوسط مختلف کار می کند، مانند آب، نفت، گاز، بخار، اوره و متوسط است.

بخش ایمیل و مواد

	نام آیتم قطعات	ماده
1	بدن	WCB، CF8، CF8M
2	صندلی	2Cr13،25 + ماهواره ای
3	دیسک	2CR13، 304، 25 + ماهواره ای
4	ساقه	2CR13، 304، 304L
5	واشر	گرافیت + 304، گرافیت + 08 فولاد
6	کلاه سر گذاشتن	WCB، CF8، CF8M
7	بسته بندی	گرافیت، تفلون
8	چرخ دستی	HT250، QT450

مشخصات فنی

قطر -Nominal: 2 "-12"

دما -Applicable: -29 ℃ ~ 425 ℃ (فولاد) -40 ℃ ~ 550 ℃

(فولاد ضد زنگ)

فشار -Nominal: 150Lb 300Lb 600Lb 900Lb 1500Lb

متوسط -Applicable: آب، گاز، نفت، و متوسط لطیفه های دیگر است.

برنامه های کاربردی استاندارد

استاندارد -Manufacture: ANSI B16.34

-Face به چهره ابعاد: ANSI B 16.10

بعد -Flange: ANSI B 16.5

تست: API 598

شرح:

اصلی بعد خارجی و اتصال

	CLASS150
اندازه (در)	2 "	2-1 / 2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
L، L1-RF.BW (میلی متر)	203	216	214	292	330	356	495	622	698
L2-RTJ (میلی متر)	216	229	254	305	343	368	508	635	711
H (میلی متر)	330	390	410	475	540	585	725	825	940
K (میلی متر)	200	250	250	300	350	350	450	500	600
وزن (کیلوگرم)	23	29	40	59	95	115	178	268	385

	CLASS300
اندازه (در)	2 "	2-1 / 2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
L، L1-RF.BW (میلی متر)	267	292	318	355	400	440	533	622	711
L2-RTJ (میلی متر)	283	308	333	371	416	460	549	638	727
H (میلی متر)	350	425	485	520	565	655	825	920	1155
K (میلی متر)	200	250	300	300	350	350	500	600	700
وزن (کیلوگرم)	30	45	60	83	135	162	265	375	525

	CLASS600
اندازه (در)	2 "	2-1 / 2 "		3 "		4 "		5 "		6 "		8 "		10 "
L، L1-RF.BW (میلی متر)	292	330		356		432		508		559		660		787
L2-RTJ (میلی متر)	295	333		359		435		511		562		664		791
H (میلی متر)	420	490		550		590		620		700		950		1140
K (میلی متر)	250	300		300		350		500		500		600		600
وزن (کیلوگرم)	39	61		76		122		210		245		447		692
	CLASS900
اندازه (در)	2 "		2-1 / 2 "		3 "		4 "		5 "		6 "		8 "
L، L1-RF.BW (میلی متر)	368		419		381		457		559		610		737
L2-RTJ (میلی متر)	371		422		384		460		562		613		740
H (میلی متر)	495		540		600		655		670		780		1050
K (میلی متر)	300		350		350		500		500		350 *		350 *
وزن (کیلوگرم)	96		79		117		178		305		355		730
توجه: استفاده از "*"، میانگین جعبه دنده ثابت کرده اند.

	CLASS1500
اندازه (در)	2 "	2-1 / 2 "	3 "	4 "	6 "
L، L1-RF.BW (میلی متر)	368	419	470	546	705
L2-RTJ (میلی متر)	371	422	473	549	711
H (میلی متر)	550	582	625	750	925
K (میلی متر)	300	350	400	450	600
وزن (کیلوگرم)	116	125	145	210	475
