800lbs A105 انتگرال دما فلنج جعلی فولاد دروازه شیر های صنعتی بالا
معرفی مختصر:
دریچه انتگرال لب در سه طرح کلاه سر گذاشتن در دسترس هستند.
طراحی اولین پیچ کلاه سر گذاشتن، با مشترک malefemale، واشر اسپیرال زخم، ساخته شده در
F304L / graphite.Ring واشر مفاصل نیز در دسترس هستند در صورت درخواست.
طراحی دوم کلاه سر گذاشتن جوش داده شده است، با یک رشته و مهر و موم های جوش داده شده مشترک. در درخواست پاسخ به
کامل pen- مشترک قدرت استخراج جوش داده شده در دسترس است.
طرح سوم فشار کلاه سر گذاشتن مهر و موم است، با یک مشترک مهر و موم موضوعی و فشار است. انتگرال فلنج
دریچه پایان در دروازه، جهان، پیستون، چک، و تنظیمات طراحی بررسی نوسان در دسترس هستند.
مشخصات فنی
* دریچه فلنج انتگرال مطابق با API 602 و ANSI B16.34.
* هر با توجه به API 598 تست شده و بدون مارک در هر MSS SP-25.
* پورت کامل و متعارف بندر
* چهره به چهره با توجه T ANSI B16.10
* فلنج با توجه به ANSI B16.5
* فشار کلاه سر گذاشتن مهر و موم
* خارج از پیچ و یوغ (OS & Y)
* دو قطعه سنگ فرش غده بسته بندی
* صندلی عقب انتگرال
* فلنج بدن انتگرال
* ته قنداق تفنگ جوش داده شده به پایان می رسد به ASME B16.25
* RTJ کلاه سر گذاشتن واشر نوع مشترک حلقه
* کلاه سر گذاشتن پیچ با واشر اسپیرال زخم، موضوع و مهر و موم کلاه سر گذاشتن جوش داده شده و یا رشته و فشار
کلاه سر گذاشتن مهر و موم
مشخصات استاندارد مواد
NO. | نام قسمت | CS با استاندارد ASTM | AS استاندارد ASTM | SS استاندارد ASTM |
نوع A105 | نوع F22 | نوع F304 (L) | نوع F316 (L) |
1 | بدن | A105 | F22 A182 | F304 A182 (L) | F316 A182 (L) |
2 | ساقه حلقه | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
3 | گوه | A276 410 و 430 | F304 A182 | F304 A182 (L) | F316 A182 (L) |
4 | ساقه | A182 F6 | F304 A182 | F304 A182 (L) | F316 A182 (L) |
5 | واشر | SS راه راه + گرافیت | SS + PTFE |
6 | کلاه سر گذاشتن | A105 | F22 A182 | F304 A182 (L) | F316 A182 (L) |
7 | کلاه سر گذاشتن پیچ | B7 A193 | A193 B16 | B8 A193 | B8M A193 |
8 | سنجاق | A276 420 | A276 304 |
9 | غده | A276 410 | F304 A182 (L) | F316 A182 (L) |
10 | غده پیچ سر سوراخ | B7 A193 | A193 B16 | B8 A193 | B8M A193 |
11 | غده فلنج | A105 | F11 A182 | F304 A182 (L) | F316 A182 (L) |
12 | غده مهره | A194 2H | A194 4 | A194 8 | A194 8M |
13 | یوغ مهره | A276 410 |
14 | HWLock مهره | A194 2H | A194 4 | A194 8 | A194 8M |
15 | پلاک اسم | SS |
16 | چرخ دستی | A197 |
17 | روغن کاری واشر | A473 431 |
18 | ساقه بسته بندی | گرافیت انعطاف پذیر | PTFE |
متوسط مناسب | آب، نفت، گاز و غیره، | آب، نفت، گاز و غیره، | HNO3، CH3OOH و غیره |
درجه حرارت مناسب | -29 ℃ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ |

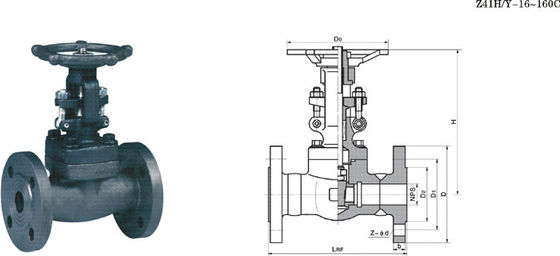

ابعاد (میلی متر) و وزن (کیلو گرم)
NPS | 1/2 " | 3/4 " | 1 " | 11/04 " | 11/02 " | 2 " |
L (RF)
L1 (BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 |
300Lb | 140 | 152 | 165 | 178 | 190 | 216 |
600Lb | 165 | 190 | 216 | 229 | 241 | 292 |
H | 150Lb ~ 300Lb | 158 | 169 | 197 | 236 | 246 | 283 |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 |
W | 100 | 100 | 125 | 160 | 160 | 180 |
وزن | 150Lb | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 |
300Lb | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 |
600Lb | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
فلنج پایان دروازه شیر 900Lb ~ 1500Lb
NPS | 1/2 " | 3/4 " | 1 " | 11/02 " | 11/04 " | 2 " |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1 (BW) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H (OPEN) | 197 | 197 | 236 | 246 | 283 | 330 |
W | 125 | 125 | 160 | 160 | 180 | 200 |
وزن | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 |
فلنج پایان فشار و مهر و موم دروازه شیر 900Lb ~ 2500Lb
NPS | 1/2 " | 3/4 " | 1 " | 11/04 " | 11/02 " | 2 " |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 |
H (OPEN) | 900Lb ~ 1500Lb | 216 | 250 | 270 | 320 | 250 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 |
W | 160 | 160 | 180 | 200 | 250 | 280 |
وزن | 900Lb ~ 1500Lb | 19.6 | 21.5 | 25.7 | 37.8 | 48.5 | 99.8 |
2500Lb | 21.5 | 24.7 | 30.4 | 48.1 | 58.1 | 130.0 |
