دیافراگم قطعات پمپ / توپ / صندلی توپ / حلقه ای از قطعات پمپ

چین دیافراگم قطعات پمپ / توپ / صندلی توپ / حلقه ای از قطعات پمپ تامین کننده
دیافراگم قطعات پمپ / توپ / صندلی توپ / حلقه ای از قطعات پمپ تامین کننده دیافراگم قطعات پمپ / توپ / صندلی توپ / حلقه ای از قطعات پمپ تامین کننده

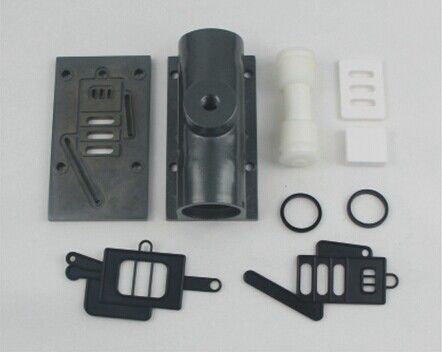

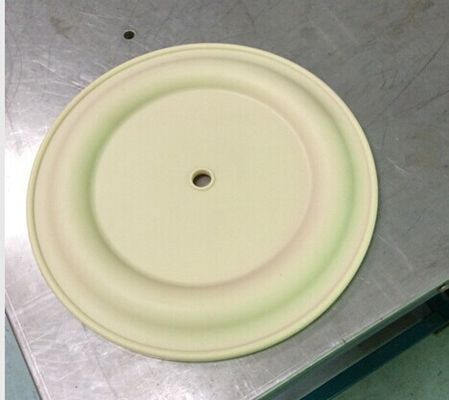

تصویر بزرگ :  دیافراگم قطعات پمپ / توپ / صندلی توپ / حلقه ای از قطعات پمپ

جزئیات محصول:

Place of Origin: China
نام تجاری: BSK
Model Number: BSKA25AL-P99-A

پرداخت:

Minimum Order Quantity: 10 Unit(s)
قیمت: Negotiable
Payment Terms: FOB T/T
Supply Ability: 1000 Unit(s) Per Month
Guarantee:: one year
Contact Now
توضیحات محصول جزئیات

پمپ ها دیافراگم هوا (همچنین به عنوان یک پمپ غشاء و فرآیندهای غشایی مطمئن شوید، هوا عمل پمپ دو دیافراگم (AOOD) یا پمپ هوا دیافراگم) که با استفاده از ترکیبی از عمل رفت و برگشتی از یک لاستیک، ماشین ترموپلاستیک یا teflondiaphragm و دریچه مناسب دو طرف دیافراگم (بررسی دریچه ، دریچه های پروانه، دریچه فلپ، و یا هر شکل دیگری از دریچه توقف) به پمپ سیال.

  • محل منبع: چین
  • نام تجاری: BSK
  • شماره مدل: BSKA25AL-P99-A
  • حداقل. مقدار سفارش: 10 واحد (بازدید کنندگان)
  • مدت قیمت: FOB
  • بندر: گوانگژو / شنژن
  • قیمت: مذاکره
  • شرایط پرداخت: T / T
  • ظرفیت تولید: 1000 واحد (بازدید کنندگان) در هر ماه
  • گارانتی: یک سال

توضیحات محصول:

ورودی هوا

1 / 4-18NPTF-1

خروجی سیال

1-11-1 / 2NPTF-1، Rp1-11BSP

مایع ورودی

1-11-1 / 2NPTF-1، Rp1-11BSP

حداکثر. جریان

135L / حداقل

حداکثر. سر

70M

حداکثر. چیدن برگ رسیده تنباکو آسانسور (خشک)

4M

حداکثر. فشار هوا

8.3bar

حداکثر. قطر ذرات

ورق 3mm

حداکثر. ابعاد نصب و راه اندازی

249.5 × 360.5 × 245mm

وزن

9.5kg

سر و صدا

<80db

بسته بندی و تحویل

جزئیات بسته بندی:

مورد تخته سه لا / کارتن هر پمپ ها دیافراگم

جزئیات تحویل:

5 روز از دریافت پرداخت (با توجه به مقدار سفارش خود را)

مشخصات

دیافراگم پمپ هوا
1. نشت غیر
2. خوب عملکرد چیدن برگ رسیده تنباکو خود
3. انتقال انواع متوسط
4. مواد: فولاد ریخته گری، ALU، SS، PP

2 5 XX - XXX - X (انتخاب مدل)

شکل دهان لوله: A-BSP B-NPT (F) C-فلنج

مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

مواد توپ: 9 -Santoprene H - Hytre T - PTFE A - استال

توپ مواد صندلی: P / K -Polypropylene / Kynoar SS -Stainless فولاد

پمپ مواد: SS -Stainless فولاد AL استیل آلیاژی CI- فولاد کربن P / K -Polypropylene / Kynoar

پارامترهای عملکرد اصلی

شماره مقادیر مرجع پارامتر نام واحد

1 حداکثر. فشار هوا کار مگاپاسکال 0.83

2 حداکثر. جریان L / دقیقه 135

3 حداکثر. رئیس متر 70

4 حداکثر. فشار خروجی سیال مگاپاسکال 0.83

5 حداکثر. ذرات از طریق قطر میلی متر 3

6 وزن kg 9.5 / 12.5 (PP / KV) /9.5 (AL) / 14.5 (SS / CI)

7 سطح سر و صدا دسی بل <85

محدودیت حداکثر دما کاربردی (دیافراگم / توپ / مواد مهر و موم)

استال ··············································· 40 درجه - 150 ° F (4.4- 65.5 درجه سانتی گراد)

Santoprene ················································· ······································· -40 ° - 225 ° F (-40 ° - 107.2 درجه سانتی گراد) تفلون ············································ ·················································· ···· 40 ° - 220 ° F (4.4 ° - 104 ° C) نیتریل ······························· ·················································· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) وایتون ················ ·················································· ······························ -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · · · ·················································· ·············································· -20 ° - 150 ° F (-12 ° - 93 ° C) یا Kynar ····································· ·················································· ········· 10 ° -200 ° F (-28.9 ° - 65.5 درجه سانتی گراد)، پلی پروپیلن ························· ·················································· ················· 32 ° - 175 ° F (0-79.4 درجه سانتی گراد)

1 "نمودار جریان

عملیات نصب و راه اندازی و تعمیر و نگهداری:

خواندن، درک، و به دنبال این اطلاعات را به جلوگیری از آسیب و آسیب های


هنوز حداکثر فشار هوای ورودی تجاوز نمی عنوان بر روی صفحه مدل پمپ اعلام کرد.

  • ورودی هوا از پمپ برای تامین هوای که ظرفیت کافی و از آن فشار مطابق با الزامات طراحی متصل می شود.
  • هوای فشرده تمیز باعث می شود برای گسترش عمر از پمپ.
  • اگر خط تامین هوا یک لوله سخت است، شلنگ کوتاه اتصال پمپ و لوله می تواند لرزش و پیچش را کاهش دهد. (توصیه می شود به منظور کاهش پالس در مایع با استفاده از یک مخزن یا بافر مایع.)
  • لوله مکش هوا و فیلتر فشار تنظیم باید به علت وزن خود پشتیبانی می شود. اگر لوله پشتیبانی نمی شود، ممکن است پمپ آسیب برساند.
  • لوله مکش هوا از پمپ باید با شیر تنظیم فشار برای اطمینان از فشار تامین هوا می کند محدوده مشخص شده تجاوز نمی کند نصب شده باشد.

فشار حد مشخص شده در کتابچه راهنمای می تواند در بهره برداری از پمپ استفاده می شود، در غیر این صورت صدمه شخصی، آسیب پمپ یا اموال از دست دادن از فشار هوا بیش از حد بوجود می آیند.

  • شود شلنگ مواد مطمئن و دیگر اجزای قادر به با -stand فشار مایع توسعه یافته توسط این پمپ. تمام شیلنگ برای آسیب و یا لباس را بررسی کنید. شود دستگاه توزیع خاص تمیز و در شرایط مناسب کار است.

SPARK استاتیک می باشد. می تواند باعث انفجار در آسیب شدید یا مرگ شود. پمپ زمینی و سیستم پمپاژ.

  • جرقه می توانید مواد قابل اشتعال و بخارات آتش.
  • پمپ امن، اتصالات و تمام نقاط تماس برای جلوگیری از لرزش و تولید تماس و یا جرقه استاتیک می باشد.
  • استفاده از تهویه مناسب.
  • inflammables دور از گرما، شعله باز و جرقه.
  • ظروف زمانی که استفاده نمی بسته نگه دارید.

ترشحات از پمپ ممکن است حاوی ناخالصی ها، که ممکن است آسیب جدی می شود. ترشحات می تواند به دور از طریق لوله از محل کار و در اطراف اپراتور برده می شود.

حتی اگر پارگی دیافراگم، همچنین می توانید از مواد به زور از صدا خفه کن اگزوز تخلیه.

  • هنگامی که مواد خطرناک و یا قابل اشتعال پمپ می شود، تخلیه می توان به محل امن از راه دور از طریق خط لوله برداشته شده است.
  • بین پمپ و صدا خفه کن است رابط 3/8 "در حداقل با مته سوراخ استفاده می شود.

فشار خطرناک. می تواند در آسیب جدی و یا صدمه به اموال شود. انجام خدمات و یا پمپ تمیز، شلنگ و یا توزیع شیر در حالی که سیستم تحت فشار است. قطع خط تامین هوا و کاهش فشار از -tem سیستم با باز توزیع شیر و یا دستگاه و / یا دقت و به آرامی شل شدن و از بین بردن شلنگ خروجی و یا لوله کشی از پمپ.

مواد خطرناک. می تواند در آسیب -jury یا اموال جدی شود. آیا تلاش برای بازگشت به یک پمپ به کارخانه و یا خدمات این مرکز که شامل مواد خطرناک. شیوه های ایمن باید با قوانین محلی و ملی و کد مورد نیاز ایمنی را رعایت کنند.

  • به دست آوردن ورق اطلاعات ایمنی مواد بر روی تمام مواد از منبع برای دستورالعمل اداره مناسب.

انفجار: در بعضی از مدل، همراه با برخی قطعات که مخابرات مایع، از جنس آلومینیوم ساخته شده است، به طوری که آنها می تواند به استفاده با فنیل تری کلرواتان کلرید متیلن یا دیگر حلال هیدروکربن های هالوژنه نمی شود قرار داده، در غیر این صورت ممکن است آنها واکنش نشان می دهند و باعث انفجار شود.

  • قبل از استفاده با این نوع حلال، آن را باید به بازرسی کلاه مایع، Manifolds و تمام قسمت های تماس مایع از موتور پمپ به منظور اطمینان از سازگاری است.
  • پمپ باید نزدیک به کالا تا آنجا که ممکن است از کوتاه لوله مکش و کاهش تعداد قطعات به بیشترین حد قرار می گیرد.
  • به گسترش عمر دیافراگم، ما باید به جای پمپ نزدیک به سیال پمپ شده به همان اندازه که ممکن است. هنگامی که فشار ورودی بیش از 10 فوت (3 متر) از ستون مایع، به نصب مجموعه ای از دستگاه های تسکین فشار و مقررات به گسترش عمر دیافراگم لازم است.
  • ما باید آب بندی هر یک از آداپتور برای ورودی و خروجی لوله های اطمینان حاصل شود.
  • تمام اتصال دهنده باید یک بار دیگر قبل از استفاده از این محصول برای جلوگیری از لقی که ممکن است از خزش از اجزای مهر و موم بوجود می آیند و به طور موثر جلوگیری از نشت مایع یا هوا تنگ تر می شود.

بررسی سازگاری شیمیایی پمپ مرطوب قطعات و مواد پمپ، برافروخته و یا دوباره -circulated. سازگاری شیمیایی ممکن است با -ture دمای و غلظت مواد شیمیایی (بازدید کنندگان) در مواد تغییر پمپ، برافروخته و یا توزیع شده است. برای سازگاری مایع خاص، با سازنده شیمیایی.

حداکثر درجه حرارت در فقط استرس -cal آلا است. مواد شیمیایی خاص به طور قابل توجهی کاهش می دهد حداکثر درجه حرارت عامل امن. تولید کننده مواد شیمیایی برای سازگاری شیمیایی و محدودی دمای تضعیف مشورت کنید.

مطمئن شوید که تمام اپراتورها از این تجهیزات به طور خاص آموزش داده شده است، درک شیوه های عامل امن و محدودیت های تجهیزات قابل درک باشد. آنها می دانند که چگونه به پوشیدن PPE در صورت نیاز.

هنوز پمپ برای حمایت ساختاری سیستم لوله کشی استفاده نمی کند. برخی از اجزای سیستم به درستی پشتیبانی برای جلوگیری از استرس در بخش پمپ

  • مکش و تخلیه اتصالات باید -tions connec کرد انعطاف پذیر (مانند شلنگ)، نه لوله کشی سفت و سخت باشد، و باید سازگار با ماده پمپ باشد.

این باید برای جلوگیری از آسیب های غیر ضروری به پمپ است. اگر آن را به دروغ بیکار برای یک مدت طولانی، لطفا آن را تمیز بعد از هر استفاده.

  • این محصول در سمت چپ در پمپ خشک یا چسبنده بر روی پمپ، که منجر به دیافراگم و شیر مشکلات قبل از شروع بعدی را تبدیل خواهد شد. در دمای انجماد، باید آن را برای خالی کردن پمپ به طور کامل تحت هیچ شرایطی پس از استفاده است.
  • این یک راه موثر در کاهش خرابی کاربران برای دریافت مونتاژ مناسب در دسترس در هر زمان است. استفاده از قطعات یدکی معتبر BSK منجر به گسترش عمر محصول و بازی از عملکرد خواهد بود.




شرح کلی

پمپ ها دیافراگم BSK ارائه می دهد تحویل حجم بالا حتی در فشار کم هوا و AB وسیعی از گزینه جاده سازگاری مواد available.Refer به مدل و گزینه پمپ chart.The BSK با موتور در هوا تشکیل شده از بخشها و بخش مایع ارائه شده است.

هوا عمل پمپ ها دیافراگم متناوب تولید فشار مایع مصرف و فشار مایع مثبت در اتاق مایع با استفاده از اختلاف فشار در محفظه هوا. شیر توپی می توانید جریان رو به جلو از مایع اطمینان حاصل شود.

دوچرخه سواری پمپ آغاز خواهد شد فشار هوا استفاده شده است و آن را ادامه خواهد داد به پمپ و نگه دارید تا با تقاضا. آن را ساخت و حفظ فشار خط -sure و دوچرخه سواری یک بار حداکثر فشار خط رسیده است متوقف خواهد شد (قطع دستگاه -pensing بسته) و سر گرفته خواهد شد پمپاژ به عنوان مورد نیاز است.

الزامات مورد نیاز برای هوا و روغن

فشار هوای بیش از حد. می تواند به صدمه پمپ، آسیب های شخصی و یا صدمه به اموال شود.

  • یک فیلتر قادر به فیلتر کردن ذرات بزرگتر از 50 میکرون باید در تامین هوا استفاده می شود. است هیچ روانکاری از "O" روان کننده حلقه است که در طول مونتاژ و یا تعمیر اعمال مورد نیاز دیگر وجود دارد.
  • اگر هوا، گرفتن وجود داشته باشد، مطمئن شوید که آن را سازگار با "O" حلقه و مهر و موم در بخش موتور هوا از پمپ است.



دستورالعمل های اجرایی

  • همیشه پمپ با سازگار حلال با مواد خیط و پیت کردن پمپ اگر مواد پمپ موضوع این است که "راه اندازی" زمانی که استفاده نمی برای یک دوره از زمان.
  • قطع تامین هوا از پمپ آن است که اگر به غیر فعال برای چند ساعت.
  • حجم مواد خروجی نه تنها با تامین هوا بلکه توسط تامین مواد موجود در ورودی اداره می شود. لوله تامین مواد نباید بیش از حد کوچک یا محدود. مطمئن باشید که برای استفاده از پنبه که ممکن است باعث فروپاشی است.
  • هنگامی که پمپ های دیافراگمی است در یک وضعیت خوراک مجبور (ورودی آب گرفتگی) استفاده می شود، توصیه می شود که یک "شیر" در ورودی هوا نصب شده است.
  • امن پاها پمپ ها دیافراگم به یک سطح مناسب، تا مطمئن شویم در برابر آسیب های ارتعاش.

نگهداری

  • لطفا در نقاشی های مونتاژ به طرح جزء اشاره به نگاه کردن به شماره سریال و نام قطعات و درک اطلاعات از قطعات و بسته نگهداری.
  • برخی از قطعات BSK به عنوان "قطعات پوشیدن"، که می تواند به خدمات سریع و کاهش خرابی منجر شده است.
  • کیت خدمات تقسیم می شوند را به سرویس دو تابع پمپ ها دیافراگم جداگانه: 1. بخش هوا، 2. FLUID بخش. مایع SEC -TION تقسیم است که بیشتر به بازی را OPTIONS مواد مورد.
  • ارائه یک سطح کار تمیز برای حفاظت از حساس قطعات متحرک داخلی از آلودگی از خاک و مواد خارجی در طول جداسازی قطعات خدمات و سرهم.
  • سوابق خوبی از فعالیت های خدمات حفظ و شامل پمپ در preven برنامه تعمیر و نگهداری -tive.
  • قبل از باز کردن قطعات، مواد دستگیر خالی در انسان خروجی -ifold با تبدیل پمپ وارونه به تخلیه مواد از پمپ.

دمونتاژ بخش FLUID

  • حذف بالا و پایین چند برابر (1) و (11).
  • حذف توپ (2)، "O" حلقه (3) (47) و صندلی توپ (4).
  • درپوش مایع (5).

توجه: فقط دیافراگم مدل استفاده از یک دیافراگم اولیه (6A) و یک دیافراگم پشتیبان گیری (6). به نظر iliary AUX در تصویر بخش سیالات مراجعه کنید.

  • حذف پیچ (10)، ماشین (9)، دیافراگم (6A، 6) و واشر دیافراگم (7 و 8).
    توجه: آیا خراش نیست و یا معیوب سطح (23) میله دیافراگم.

سرهم بخش FLUID

  • دوباره سوار در جهت معکوس.
  • تمیز کردن و بازرسی تمام قطعات. تعویض قطعات فرسوده و یا آسیب دیده با قطعات جدید به عنوان مورد نیاز است.
  • روان میله (23) دیافراگم و 25) "Y" با حلقه چربی.
  • رفع میله دیافراگم (23) با استفاده از ابزار نصب و راه اندازی کمکی.
  • قبل از چفت و بست نهایی پیچ و مهره، لطفا تعیین اینکه آیا دیافراگم (6A، 6) با کلاه مایع (5) به درستی برای جلوگیری از توسعه دیافراگم قرار دارد.
  • برای مدل با استفاده از تفلون دیافراگم: دیافراگم لاستیکی سه (6) در سمت، که با AIRS جانبی "محفظه هوا" مشخص شده در صورت از بدن پمپ نصب شده است.
  • شروع پمپ، بررسی چفت و بست و مهر و موم پس از آن برای یک دوره از زمان اجرا می شود.

ابعاد نصب و راه اندازی:

جداسازی قطعات از قطعات در بخش سیالات

الف) اول، حذف پمپ از سیستم خط لوله و تخلیه مواد از پمپ در داخل. ب) محل پمپ در یک محیط کار تمیز. ج) خنثی لوله خروجی (1) از پمپ اول، و پس از آن را توپ (2)، O جام (3) و (47) و توپ صندلی (4) از انتهای فوقانی کلاه مایع (5) در دنباله. پس از آن، محل پمپ وارونه و از بین بردن لوله ورودی (11) بنابراین به عنوان به را O جام (3) و (47)، صندلی توپ (4) و توپ (2) از کلاه مایع (5). د) انتشار پیچ و مهره در اطراف دو کلاه مایع به پیاده کردن کلاه (5). ه) انتشار پیچ دیافراگم (10) و حذف واشر دیافراگم (7)، (8) و دیافراگم (6) از به پایان می رسد هر دو. حذف میله دیافراگم (23) و لب شکل حلقه مهر و موم (25) را می توان جایگزین. جداسازی قطعات از قطعات برای دریچه هوای F) شل پیچ (39) اول، و سپس از بین بردن پوشش دریچه هوا (38)، بافل هوا (42) و واشر آب بندی (40)، و (41). گرم) نگاهی از تکه دریچه (36) و صفحه سوپاپ (37) از پوشش دریچه هوا (38). ساعت) از بین بردن قفل حلقه (29) و از بین بردن کلاه حد پایان (31) از هر دو طرف از پوشش دریچه هوا (38)، و شما می توانید فنجان (30) به عنوان مورد نیاز را جایگزین کنید. من) شما می توانید بسته بندی لب لاستیک نوع (33) پس از هل دادن قرقره (35) از پوشش دریچه هوا (38) با دست تیک بزنید. جداسازی قطعات از قطعات برای خلبان شیر ج) شل 4 پیچ و مهره (16) تعمیر سر سیلندر اول، و سپس از بین بردن سر سیلندر (14) و (18) در هر دو به پایان می رسد و حذف جام O (17). K) حذف واشر آب بندی (19) از شیار از پوشش موتور (15). L) خارج میله خلبان (22) و میله ماشه (45) از پوشش موتور (15) و شما می توانید بسته بندی لب لاستیک نوع (20) بر روی میله ماشه یا فنجان ای (44) بر روی میله خلبان جایگزین نمایید. سرهم از دیافراگم پمپ مراحل سرهم از پمپ با کسانی که از جداسازی قطعات ناسازگار است، به طوری که شما با مهربانی پرسید به توجه به در بر داشت زیر در روند سرهم: 1) همه عناصر آب بندی، و همچنین قطعات در تماس با آنها، باید روغن شود . 2) لطفا با دقت قبل از استفاده از تمام عناصر آب بندی که آیا آنها آسیب دیده، مانند آسیب سطح را بررسی کنید. در صورت آسیب دیده، لطفا به جدید جایگزین کنید. 3) جهت لب از لب لاستیک نوع بسته بندی (20) (25) و (33) باید مطابق با جهت نشان داده شده در جدول باشد. 4) پیچ و مهره روی کلاه مایع به تناوب باید با زاویه مخالف بسته شوند، برای رسیدن به نتیجه آب بندی بهتر است. عیب یابی 1. برخی از مایع از باز شدن اگزوز همراه با جریان هوا خشک است. دیافراگم برای هر گونه خسارت را بررسی کنید. بررسی پیچ دیافراگم برای لقی 2. حباب های هوا در مایع خروجی بررسی اتصال لوله مکش برای آب بندی خوب وجود دارد. ارتباط بین لوله مکش و منیفولد ورودی برای آب بندی خوب بررسی کنید. بررسی حلقه O بین منیفولد ورودی و کلاه مایع بررسی پیچ دیافراگم برای لقی 3. خروجی پمپ پایین چک تامین هوا پایدار است. ورودی / خروجی برای هر گونه انسداد را بررسی کنید. اتصالات اتصال منیفولد ورودی برای تنگی هوا بررسی کنید که توپ به صندلی گیر کرده است و یا توپ به طور نادرست نشسته را بررسی کنید. 4. هوا از باز شدن اگزوز زمانی که هیچ حرکت رفت و برگشتی وجود دارد تخلیه می شود. حلقه مهر و موم (33) در شیر تضعیف (35) را بررسی کنید. حلقه مهر و موم (20) بر روی میله ماشه (45) را بررسی کنید. بررسی حلقه مهر و موم (25) در دیافراگم میله لینک
